نقش کوئل Ignition coil در خودرو + دیاگرام و نحوه عملکرد

برای جرقه زدن شمع ها نیاز به جریان ولتاژ بالا است. با توجه به اینکه ولتاژ خروجی باتری ها پایین و معمولا ۱۲ ولت می باشد این جریان برای جرقه زدن کافی نیست.

بنابراین کوئل که یه یک سیم پیچ القایی است جریان ضعیف باتری را به جریان با ولتاژ بالا تبدیل کرده و به شمع ها ارسال می کند.

در خودروهای قدیمی برای تمام سیلندرها یک کوئل استفاده میشد اما در خودروهای نسل جدید برای هر سیلندر از یک کوئل استفاده می شود.

Ignition coil problem symptoms نقش کوئل Ignition coil در خودرو + دیاگرام و نحوه عملکرد
استفاده از کوئل جداگانه برای هر سیلندر

 دیاگرام کامل از کوئل ماشین



شکل زیر جزئیات ساخت و عملکرد کوئل را نشان میدهد. در تصویر  سیم ورودی و خروجی در سیم پیچ القایی دیده می شود. سیم ورودی به باتری وصل می شود و سیم خروجی به شمع خودرو وصل می شود.

در خودروهای جدید چون برای هر سیلندر کوئل جداگانه استفاده می شود از دلکو برای تقسیم جریان استفاده نمی شود.

ignitioncoil نقش کوئل Ignition coil در خودرو + دیاگرام و نحوه عملکرد
دیاگرام کوئل و سیم پیچ های آن



Ignition System 01.12 نقش کوئل Ignition coil در خودرو + دیاگرام و نحوه عملکرد

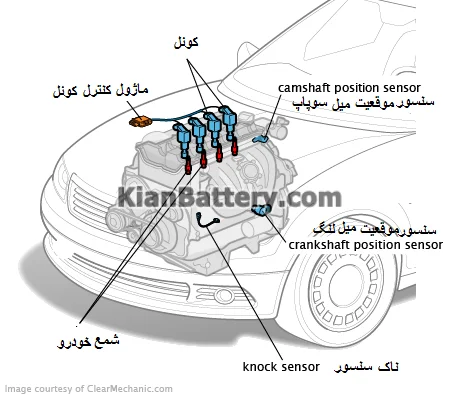

شکل زیر موقعیت کوئل و اتصال آن به سایر قطعات خودرو را نشان می دهد
