تست و علائم خراب شدن کویل ماشین

شناسایی دلایل و نشانه های خراب شدن کویل ماشین از اهمیت ویژه ای برخوردار است چرا که خرابی کوئل خودرو ممکن است منجر به خرابی سایر قسمت ها و حتی موتور خودرو نیز شود. در این مقاله سعی داریم علاوه بر مطرح کردن این علائم با ویدئو های آموزشی روش های تست و عیب یابی کوئل را آموزش دهیم. همچنین در نهایت به شناسایی زمان تعویض کویل ماشین و نحوه ی انجام این کار را عنوان خواهیم کرد..

جهت آشنایی بیشتر با قطعه ی کویل خودرو پیشنهاد می کنیم مقاله زیر را مطالعه نمایید:

کویل خودرو چیست؟

دلایل خراب شدن کویل ماشین

از جمله عوامل خراب شدن کویل ماشین ،سوختن این قطعه است. با وجود عایق حرارتی و آلیاژ به کار رفته در این قطعه که از جنس آلومینیوم است، در هر حال ممکن است گرما و فشار جریان برق در اثر گذشت زمان منجر به خرابی یا سوختن آن شود.

خرابی این قطعه مسئله ای طبیعی است، فقط با توجه به حساسیت عملکرد آن باید مراقب بود تا خسارات جبران ناپذیری به سایر قسمت وارد نکند. در ادامه با نشانه های خرابی کویل خودرو آشنا می شوید.

نامرغوب بودن کویل و قطعات و آب خوردن آنها در حین موتور شویی می تواند منجر به خرابی در سیستم جرقه زنی موتور شود. همچنین کارکرد طولانی موتور و استهلاک طبیعی قطعات برقی و جرقه زنی هم منجر به خرابی کویل خودرو می شود.

عملکرد نادرست باتری خودرو یا اتصالات که منجر به ناکام ماندن عملیات تقویت برق توسط کویل می شود. ممکن است کویل دچار برق دزدی شده باشد. گاهی سولفاته زدن سوکت و یا اتصالی در سیم کشی و یا خرابی بخشی از ECU باعث نزدن جرقه میشود و موتور بد کار میکند.

برخی از رانندگان بر حسب عادتی که در مورد خودروهای کاربراتوری داشتند، برای اطمینان از عدم خرابی سیستم جرقه زنی، با یک پیچ گوشتی سر وایرها را به بدنه خودرو متصل می کردند. در حال حاضر کارشناسان توصیه می کنند که این کار را برای خودروهای انژکتوری انجام ندهید.

در خودروهای انژکتوری این کار موجب آسیب دیدن کامپیوتر مرکزی خودرو می شود. به طور کلی هنگام خرابی کویل خودرو بهتر است که به تعمیرگاه و افراد متخصص مراجعه کنید، زیرا آنها وسایل و دستگاه های مخصوص بررسی این مشکل را دارند. تعمیرکاران می توانند با کمک دستگاه دیاگ به راحتی علت خراب شدن کویل ماشبن را بیابند و یکباره به سراغ تعمیر همان قطعه یا محل نیز بروند.

 علائم خراب شدن کوئل

این قطعه کار افزایش ولتاژ برق برای استفاده در سیستم جرقه زنی (شمع ها) خودرو بر عهده دارد. با خراب شدن و نیم سوز شدن کویل شاهد موارد زیر هستیم:

۱- کاهش راندمان موتور افزایش مصرف بنزین به دلیل کاهش شدت جرقه.

۲- روشن نشدن خودرو. در زمان سوختن کویل دوبل معمولا یکی از کویل ها میسوزد. پس تنها به دو شمع از چهار شمع برق رسیده و خودرو به صورت نیمه کامل روشن میشود و با رها کردن سوییچ خودرو دوباره خاموش میشود.

نکته : خرابی این عملگر باعث روشن شدن چراغ چک شده و مصرف سوخت را بالا میبرد دراین حال خودرو دچار لرزش شدید میشود با گازدادن به نظر میرسد خودرو خوب کار میکند ولی درحرکت ودر دورارام موتور لرزش شدید دارد.

اثرات خرابی کوئل دوبل :

در صورتی که کویل دوبل کامل بسوزد جرقه به سر شمع ها ارسال نمی شود بنابراین موتور روشن نمی شود ولی در صورتی که کویل دوبل نیم سوز شده باشد، ولتاژ تولیدی ( خروجی ) کاهش یافته و جرقه ایجاد شده توسط شمع ضعیف خواهد شد و بنابراین باعث ناقص سوزی و عیوب دیگر در موتور می‌گردد.

نشانه های خراب شدن کویل

1- خروج دود سیاه از اگزوز و بوی گازوئیل

 بوی گازوئیل به علت پس زدن شعله یا آتش سوزی در ماشین است که نیز یکی از نشانه های خرابی کویل در مراحل اولیه می باشد.  می تواند نشان دهنده خرابی کویل موتور باشد. این اتفاق زمانی رخ می دهد که سوخت استفاده نشده در سیلندرهای موتور باقی بمانند و به لوله اگزوز برسند. اگر این مشکل برطرف نشود، در نتیجه هزینه تعمیر آن بسیار بالاتر خواهد رفت. این مشکل معمولا از طریق خروج دود سیاه از لوله اگزوز شناسایی می گردد.

2- افزایش مصرف سوخت

افزایش مصرف سوخت نشانه دیگر خرابی کویل است. با هر بار جرقه زدن مقداری سوخت مکش می شود که به دلیل عدم احتراق به هدر می رود. اگر به مرور زمان حس کردید که مصرف سوخت شما بیشتر از قبل شده است، حتما از عدم خرابی کویل خودروی تان اطمینان حاصل کنید.

3- ریپ زدن و لرزش موتور

خرابی کویل خودرو ممکن است منجر به بروز لرزش هایی در خودرو و کوبش هایی در موتور شود. ممکن است با گاز خوردن خودرو و حرکت کردن آن این دو نشانه تا حدود زیادی مرتفع شوند. توجه داشته باشید این دو نشانه را حتما زمانی که خودرو در حالت توقف کامل قرار دارد بررسی کنید.

آتش گرفتن موتور نیز اغلب درر ماشین هایی دیده می شود که کویل آن ها با مشکل مواجه باشد. اگر سعی کنید که در این شرایط ماشین را استارت بزنید، صدایی شبیه به سرفه می دهد. زمانی که با سرعت بالا حرکت کنید، این صدا افزایش پیدا خواهد کرد. ماشینی که کویل موتور آن آسیب دیده باشد، دچار لرزش می شود.

خرابی کویل خودرو منجر به ریپ زدن خودرو کارکرد نامنظم آن نیز می شود. توجه داشته باشید که ممکن است بخش های دیگری از سیستم برقی خودروی تان خراب شده باشد که خودروی تان ریپ می زند، بنابراین در این شرایط حتما به تعمیرگاه های مجاز و کارشناسان مربوطه مراجعه کنید.

4- حرکت نکردن ماشین

خرابی کویل موتور ممکن است گاهی اوقات موجب حرکت نکردن ماشین شود و علت آن هم جرقه های نامنظمی است که به شمع موتور وارد می شود و کویل را دچار مشکل می کند. ماشین در این شرایط به طور کامل خاموش می شود و ممکن است که با ری استارت کردن روشن شود.

5- ضعیف شدن توان موتور

با آسیب دیدن کویل معمولا ممکن است که احساس کنید موتور ماشین دچار ضعف شده و مثل همیشه قدرت ندارد.

6- چراغ موتور و کد DTC را چک کنید.

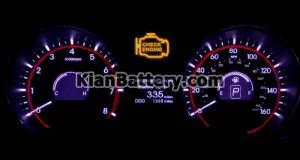

اغلب چراغ موتور در داشبورد روشن می شود. معمولا هم کد موتور P0351 است. اسکن کردن این کد و با خطا مواجه شدن احتمالا یکی از آسان ترین راه های تشخیصی مشکل کویل است . بنابراین اگر دیدید که این کد ارور می دهد، چراغ موتور را چک کنید و از ابزار اسکن استفاده کنید.

روشن شدن چراغ چک خودرو ممکن است به دلیل خرابی کویل خودرو باشد.

7- استارت سخت موتور

استارت سخت موتور اغلب نشانه این است که ماشین از یک کوبل جداگانه استفاده می کند. اگر کویل عملکرد صحیحی نداشته باشد، یعنی موتور بدون جرقه ای درون سیلندرها هندل می کند. جرقه نزدن شمع ها و یا ناقص جرقه زدن شان اجازه اشتعال مخلوط سوخت و هوا را نمی دهد. پس یکی از دلایل روشن نشدن خودرو و یا بد استارت خوردن آن خرابی کویل خودرو است.

نداشتن جرقه در یک یا دو سیلندر و هم زمان نبودن شارژ کویل ها هم از علائم خراب شدن کویل ماشین است. در چنین مواقعی اگر به تعمیرگاه مراجعه کنید خواهید دید که دستگاه دیاگ خطای شارژ نامناسب و غیر همزمان کویل ها را می دهد.

تشخیص خرابی کویل ماشین

با هر علامتی که سیستم جرقه زنی موتور هنگام روشن شدن خودرو به شما می دهد، می توانیم محل دقیق ایراد آن را به ترتیب زیر تشخیص دهیم.

در صورت خرابی سیستم جرقه زنی، موتور معمولا تک کار می کند، ریپ می زند، شدیدا می لرزد و یا صدای “پت پت” از اگزوز می دهد.

در صورتیکه سیستم جرقه زنی موتور درست کار نکند به ترتیب زیر عمل می کنیم:

1- اگر موتور ریپ بزند، در حالت روشن، یکی یکی وایر را از سر شمعها جدا کرده و تا فاصله 1 یا 2 سانتی متری نگاه می داریم، در صورت سالم بودن هر کدام از وایرها، و خروجی برق مربوطه از کوئل، باید صدای جرقه از آن وایر شنیده شود.

اگر برای یک یا چند وایر صدای جرقه شنیده نشد، سر دیگر آنها را از سمت کوئل جدا می کنیم و در فاصله 1 یا 2 سانتی متری قرار می دهیم. در اینصورت:

الف) اگر صدای جرقه شنیده شود، وایر خراب است و باید تعویض شود. در صورتیکه عایق وایر مشکل داشته باشد، اصطلاحا سیستم دچار برق دزدی می شود، و یا جریان برق منتقل نمی شود.

وایر شمع معمولا هر 60 هزار کیلومتر و شمع ها بین 20 تا 60 هزار کیلومتر باید تعویض شوند.

ب) اگر صدای جرقه شنیده نشود، کوئل خراب است و در این خروجی برق نمی دهد.

در صورتیکه یکی از خروجی های کوئل برق درستی را هدایت نکند، با احتمال زیاد می توان گفت که مشکل از کوئل بوده و باید تعویض شود.

اگر کوئل (مانند موتور پژو 206) وایر نداشت، بجای این تست ها، می توانید کوئل را با یک نمونه سالم تعویض کنید و ببینید که مشکل حل شده یا خیر؟

2- اگر همه وایرها صدای جرقه داشتند، شمعها را تعویض کنید و بررسی کنید که آیا مشکل حل شده یا خیر؟

3- مواردی وجود دارد که موتور در حالت درجا خوب کار می کند ولی در حال حرکت و پر کردن گاز، خصوصا در دنده سنگین، ریپ لحظه ای می زند و درست می شود. در این حالت با احتمال بیشتر وایر شمع، سپس شمع و با احتمال کمتر می توان گفت که کوئل مشکل دارد.

فیلم تست کویل با مولتی متر

بعد از مشاهده ی نشانه های خراب شدن کویل ماشین ، بهتر است قبل از تعویض آن را به صورت ویدئوی زیر یا روش های دیگر تست کنید.

نحوه عیب یابی کویل دوبل با دستگاه عیب یاب (دیاگ)

در صورت سوختن کویل دوبل ، لامپ عیب یاب روشن شده و خطای کویل دوبل ثبت می‌گردد. در قسمت پارامترها زمان شارژ کویل نشان داده میشود که توجه داشته باشید زمان شارژ تابع دور موتور نمی‌باشد یعنی ثابت می باشد حدود 3 – 4 میلی ثانیه و همچنین در قسمت تست عملکرد ها نیز می‌توان با تست جرقه شمع به سالم بودن کویل اطمینان حاصل کرد ( قبلاً باید از سالم بودن وایر ها اطمینان حاصل کرد.

آزمایش جرقه شمع در کویل های با وایر ، سر وایرها را به صورت مستقیم به بدنه نگیرید و وایر را به سر شمع گرفته و با جلو و عقب کردن وایر صدای جرقه شمع را بشنوید و یا یک شمع سالم دیگر را به سر وایر زده و سپس به بدنه بگیرید تا جرقه شمع را مشاهده نمایید در صورت گرفتن سر وایر به بدنه به طور مستقیم، امکان سوختن و یا نیم سوز شدن کویل و ECU وجود دارد.

با استفاده از دستگاه مولتی مولتی متر:

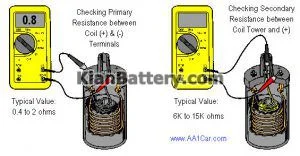

ابتدا کلید یا سلکتور دستگاه مولتی متر را روی اهم متر قرار داده و سپس سیمهای مشکی و قرمز را در قسمت مربوطه در دستگاه مولتی متر وصل کرده و دو سر سیم های مشکی و قرمز را به پایه های مدار اولیه و ثانویه وصل کرده و مقدار مقاومت اولیه و ثانویه را اندازه بگیرید. در صورتی که مقدار مقاومت اندازه گیری شده با مقدار استاندارد خیلی اختلاف داشته باشد، معیوب بوده و باید تعویض گردد.

نکته : مقاومت مدار اولیه ( فشار ضعیف ) در همه مدلهای کویل دوبل ( ساژم – زیمنس _ بوش ) تقریباً یکسان بوده و زیر 1 اهم می‌باشد ( حدود 6/0 یا 7/0 ) ولی مقاومت مقدار ثانویه ( فشار قوی ) در مدلهای مختلف یکسان نمی‌باشد.

 تست کویل با اهم متر

برای تست کوئل های دوبل خطی (بدون وایر شمع ):

الف) تست سیم پیچ اولیه کوئل اول: ابتدا سوکت کوئل را کشیده و دو سر پروب اهم متر را به پایه های ۱ و ۴ اتصال می دهیم . مقاومت باید حدود ۶/۰ اهم باشد.

ب: تست سیم پیچ اولیه کوئل دوم: دو سرپروب اهم متر را به پایه های ۲ و ۳ اتصال می دهیم . مقاومت باید حدود ۶/۰ اهم باشد. در غیر این صورت سیم پیچ اولیه کوئل ها ایراد دارد و کوئل باید تعویض شود.

ج: تست سیم پیچ ثانویه کوئل اول: ابتدا کوئل را از سر شمع ها جدا می کنیم. سپس دو سر پروب اهم متر به برجک های خروجی کوئل اول یعنی برجک مربوط به شمع های ۱ و ۴ اتصال می دهید مقاومت باید حدود ۲۲ کیلو اهم باشد.

د: تست سیم پیچ ثانویه کوئل دوم: دو سر پروب اهم متر را به برجک های کوئل دوم یعنی برجک مربوط به شمع های ۲ و ۳ اتصال می دهیم. مقاومت باید حدود ۲۲ کیلو اهم باشد. در غیر اینصورت سیم پیچ ثانویه کوئل ها ایراد دارد و کوئل باید تعویض شود.

تست کویل CNP

– در این مرحله باید اول موتور را خاموش کنید و بعد کاپوت را باز کنید :هرگونه سیم مربوط به شمع خودرو را جدا کنید. این سیم ها معمولا از کلاهک توزیع کننده شروع می شوند و تا شمع موتور ادامه دارند . بهتر است که از دستکش و ابزار در این مرحله کمک بگیرید.

– اکنون شمع جدید موتور را به سیم شمع متصل کنید و این سیم ها را با استفاده از بخش فلزی موتور نگه دارید.

– از ابزار خارج سازی فیوز استفاده کرده و فیوز را در لوله بنزین قطع کنید :از شخصی دیگر بخواهید تا همزمان با نگه داشتن شمع موتور، دکمه موتور را بزند.

– هروقت که ماشین روشن شد، به دنبال جرقه های آبی در فضای خالی شمع بگردید :اگر جرقه های آبی را مشاهده کردید، یعنی اینکه موتور کاملا صحیح کار می کند.

– اگر این جرقه ها را ندیدید یا اینکه جرقه ها نارنجی بودند ، یعنی کویل موتور خراب شده و خوب کار نمی کند.

– زمانی که این تست را انجام دادید، شمع موتور را جدا کنید و آن را پشت سوراخ قرار دهید و دوباره سیم های شمع را به آن وصل کرده و آن را به فیوز پمپ برگردانید.

تست کویل نوع COP

– موتور را روشن کنید.

– سرعت موتور را در حالت استراحت یا درجا قرار دهید.

– زبانه کویل شماره 1 را باز کنید و آن را بیرون بکشید تا عملکرد موتور را ببینید.

– اگر موتور صدای سفت و سختی داد ، یعنی کویل شماره 1 خوب کار می کند. سپس این مرحله را تا جایی ادامه دهید تا کویل های باقیمانده همگی همزمان با هم کار کنند. در این حالت کویل ها نباید تغییر کنند و باید مثل روال قبل کار کنند

تعمیر کویل خودرو

ویدئوی زیر تعویض و تعمیر کویل ماشین را به سادگی آموزش می دهد.

بررسی زمان تعویض کویل خودرو

ﺑﻤﻨﻈﻮر ﺟﻠﻮﮔﻴﺮی از ﺗﻌﻮﻳﺾ اﺷﺘﺒﺎه ﻗﻄﻌﻪ ﻛﻮﻳﻞ و عیب یابی ﻛﻮﻳﻞ ، ﺿﺮوری اﺳﺖ ﻣﻮارد زﻳﺮ ﻣﻮرد ﺑﺮرﺳﻲ ﻗﺮار ﮔﻴﺮد.

• افزایش مصرف سوخت
• روشن نشدن خودرو
• کم شدن قدرت جرقه زنی در موتور خودرو
• لرزش موتورخودرو
• آرام کارکردن و ﻋﺪم ﻛﺸﺶ و اﻓﺖ ﺗﻮان موتور
• بهم ریختن سیکل موتور
• خروج بوی نامطبوع از اگزوز
• روﺷﻦ ﺷﺪن ﭼﺮاغ اﻧﮋﻛﺘﻮر

در صورت مشاهده هر کدام از موارد بالا ، کوئل خودرو شما آسیب دیده است و نیاز به تعمیر و یا تعویض دارد . بهتر است هرچه سریع تر کوئل ها را تعمیر کنید تا آسیب ها جدی تری به خودرو شما وارد نکرده است.

پیغام های خطای مربوط به کویل ماشین

ﺑﺮای عیب یابی اﺑﺘﺪا ﻛﻴﻔﻴﺖ ﺳﻮﺧﺖ و وﺿﻌﻴﺖ ﻓﻴﻠﺘﺮ ﺳﻮﺧﺖ را بررسیﻧﻤﻮده، ﺳﭙﺲ ﺗﻮﺳﻂ دﺳﺘﮕﺎه PPS اﻳﺮادات ﺣﺎﻓﻈﻪ ECU  ﻣﻮﺗﻮر را ﻗﺮاﺋﺖ ﻧﻤﺎﺋﻴﺪ.

ایراداتی ﻛﻪ ﺑﻪ ﻃﻮر ﻣﺴﺘﻘﻴﻢ ﺑﻪ ﻛﻮﻳﻞ ﻣﺮﺑﻮط ﻣﻲ ﺷﻮد ﺑﺴﺘﻪ ﺑﻪ ﻧﻮع ECU ﺷﺎﻣﻞ ﻛﺪ ﻫﺎی ﺧﻄﺎ  P0350 ﺗﺎ P0362 و ﻫﻤﭽﻨﻴﻦ P2300  ﺗﺎ P2327 ﻣﻲ ﺑﺎﺷﺪ. ﭼﻨﺪ ﻧﻤﻮﻧﻪ از ﻛﺪ ﻫﺎی ﺧﻄﺎی ﻣﺮﺑﻮط ﺑﻪ ﻛﻮﻳﻞ ﻛﻪ ﺑﺎﻋﺚ روﺷﻦ ﺷﺪن ﭼﺮاغ اﻧﮋﻛﺘﻮر ﻣﻲ ﺷﻮﻧﺪ، در ﺟﺪول زﻳﺮ اراﺋﻪﺷﺪه اﺳﺖ  :

ﺗﺬﻛﺮ: ﺑﺮای ﻣﺸﺎﻫﺪه ﻛﺪ ﺧﻄﺎ در دﺳﺘﮕﺎه PPS ﻛﺎﻓﻲ اﺳﺖ ﺑﺮوی ﭘﻴﻐﺎم ﺧﻄﺎ ECU ﻛﻠﻴﺪ F6 را ﻓﺸﺎر دﻫﻴﻢ در اﻳﻦ ﺻﻮرت ﺗﺎرﻳﺨﭽﻪ وﻗﻮع اﻳﺮاد ﺑﻪ ﻫﻤﺮاه ﻛﺪ ﺧﻄﺎ ﻣﺸﺎﻫﺪه ﺧﻮاﻫﺪ ﺷﺪ.

در ﺻﻮرت ﻣﻮاﺟﻪ ﺷﺪن ﺑﺎ اﻳﺮاد ﻛﻮﻳﻞ (ﻣﻄﺎﺑﻖ ﺗﻮﺿﻴﺤﺎت ﻓﻮق) اﺑﺘﺪا ﺷﻤﻊ و واﻳﺮ ﺷﻤﻊ (ﻻﺳﺘﻴﻜﻲ راﺑﻂ ﺑﻴﻦ ﻛﻮﻳﻞ و ﺷﻤﻊ) ﻣﻮرد ﺑﺮرﺳﻲ ﻗﺮار ﮔﻴﺮد ﺷﻤﻊ اﺳﺘﺎﻧﺪارد و ﺗﻤﻴﺰ ﺑﻮده و ﻓﺎﺻﻠﻪ ﺑﻴﻦ دو اﻟﻜﺘﺮود آن ۰/۹ ﻣﻴﻠﻴﻤﺘﺮ وﻻﺳﺘﻴﻜﻲ ﻓﺎﻗﺪ ﻫﺮ ﮔﻮﻧﻪ ﺗﺮک و ﻧﺸﺘﻲ ﺟﺮﻗﻪ ﺑﺎﺷﺪ- ﺳﭙﺲ ﻣﻘﺎوﻣﺖ ﺳﻴﻢ ﭘﻴﭻ اوﻟﻴﻪ و ﺛﺎﻧﻮﻳﻪ ﻛﻮﻳﻞ را ﺑﺮرﺳﻲ ﻧﻤﺎﻳﻴﺪ در ﺻﻮرت وﺟﻮد اﺧﺘﻼف ﺑﻴﻦ اﻋﺪاد ﻣﻮﺟﻮد در ﺟﺪاول و ﻣﻘﺎدﻳﺮ اﻧﺪازه ﮔﻴﺮی ﺷﺪه ،ﻛﻮﻳﻞ را ﺗﻌﻮﻳﺾ ﻧﻤﺎﻳﻴﺪ.

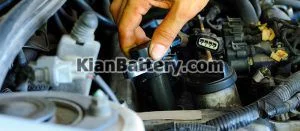

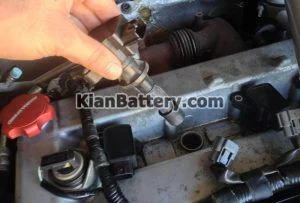

نحوه تعویض کویل خودرو

حالا که از خراب شدن کویل ماشین مطمئن هستید به صورت مراحل زیر(تعویض کویل دوبل پژو 405) اقدام به تعویض آن کنید.

گام اول:
