انواع یو پی اس UPS و کاربرد آن ها

دستگاه های یو پی اس از دو نظر به دسته های مختلفی تقسیم شده ا ند که در اینجا به بررسی هر کدام می پردازیم.

1– انواع شکل موج خروجی UPS

انواع UPS های مختلف دارای سه نوع شکل موج زیر می باشند

  1. شکل موج مربعی
  2. شکل موج شبه سینوسی
  3. شکل موج سینوسی

برای مصرف تجهیزات الکتریکی با مصرف توان کمتر و غیر حساس به فرکانس، شکل موج های مربعی یا شبه سیسنوسی تا حدودی مناسب است. اما برای دستگاه و بارهای حساس با توان بالا، شکل موج سینوسی با اختلالات کمتر ضروری است.

2- انواع یو پی اس UPS از نظر فناوری ساخت

یوپی اس ها از نظر تکنولوژی ساخت به سه دسته اصلی تقسیم می شوند که در ادامه به توضیح هر کدام خواهیم پرداخت.

  1. یو پی اس با فناوری آفلاین (OFFLINE)
  2. یو پی اس با فناوری آنلاین (ONLINE)
  3. یو پی اس با فناوری لاین اینتراکتیو (LINE INTERACTIVE)

یو پی اس  آفلاین Offline

UPS آفلاین که در استاندارد به علامت اختصاری (VFI) معروف است، در مواقعی که دلیل استفاده از سیستم یو پی اس فقط برای استفاده در کامپیوتر های شخص یا خانگی می باشد، استفاده از تکنولوژی آفلاین به صرفه تر است. این نوع از UPS ها در حالت عادی از مدار خارج بوده و تجهیزات الکتریکی از منبع برق شهری به طور مستقیم  (در مسیر BYPASS) تغذیه می شوند.

این یو پی اس ها فقط در زمان قطع ناگهانی جریان اصلی یا اختلال در آن، شروع به کار کرده و توان مصرفی لازم را از باطری تغذیه می کند. شکل موج این گونه یو پی اس ها به صورت شبه سینوسی بوده  و از توان خروجی پایینی برخوردار است و تنها مزیت آن نسبت به سایر انواع یو پی اس قیمت مناسب آن می باشد. بنابراین مصرف و تولید UPS آفلاین در سال های اخیر کاهش یافته است .

طرز کار UPS آفلاین
طرز کار UPS آفلاین
مزایای یو پی اس آفلاین :
  • ارزان و مقرون به صرفه
  • عملیات ShutDown سالم
  • کارآمد
  • اندازه کوچک
معایب UPS آفلاین :
  • تنظیم ضعیف ثبات ولتاژ
  • وجود تاخیر 2 الی 10 ثانیه ای در روشن شدن اینورتر یو پی اس
  • باتوجه به اینکه جریان برق شهری مشکلات زیادی دارد، یو پی اس OFFLINE فقط از برخی مشکلات جریان انرژی محافظت می کند.
  • دارای محدودیت کارکرد به علت روشن بودن فقط در زمان های خاص

سیستم یو پی س لاین اینتر اکتیو (Line-EnterActive)

نحوه عملکرد سیستم یو پی اس لاین اینتر اکتیو مشابه یو پی اس آفلاین در مواقع عادی برای تامین بار از مسیر BYPASS استفاده می کند با این تفاوت که در این سیستم ها مدار تنظیم ولتاژ در مسیر BYPASS تعبیه شده است که فقط ولتاژ خارج از بازه ی (145 تا 280 ولت) از باتری و اینورتر استفاده می کند که این امر موجب کاهش هزینه ها شده و نسبت به UPS آفلاین طول موج بیشتری را پوشش می دهد. البته به دلیل اینکه این سیستم ها فقط قابلیت تغییر طول موج را دارند لذا قادر به تغییر فرکانس نبوده، استفاده از آن برای بارهای حساس توصیه نمی شود.

این نوع از UPS ها  از نوع آفلاین بزرگتر  و گران تر و نسبت به آنلاین کوچکتر و ارزان تر می باشد.

در تصاویر زیر طرز کار یو پی اس تعاملی یا لاین اینتر اکتیو (LINE INTERACTIVE) به دو حالت عادی  و قطعی برق به نمایش گذاشته است.

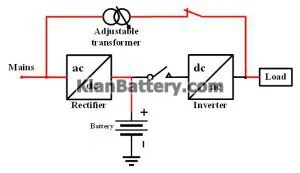

طرز کار ups لاین اینتر اکتیو در شرایط عادی
1- طرز کار ups لاین اینتر اکتیو در شرایط عادی

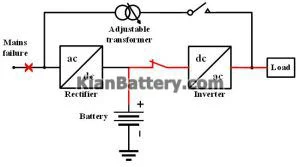

طرز کار سیستم ups لاین اینتر اکتیو در قطعی برق
2- طرز کار سیستم ups لاین اینتر اکتیو در قطعی برق

یو پی اس آنلاین Online

یو پی اس آنلاین بر اساس تبدیل دوگانه یا Double Conversion تغذیه بار را فراهم می کند. به طوری که ابتدا ولتاژ ورودی AC را دریافت کرده و با عمل یکسوساز، باتری UPS را در ولتاژ DC شارژ کرده  و سپس با استفاده از اینورتر ولتاژ DC باتری را به AC تبدیل می کند. در این صورت ولتاژ خروجی با فرکانس مناسب بار خروجی را تغذیه می کنند.

با توجه به اینکه یو پی اس آنلاین به طور مداوم عمل شارژ و دشارژ انجام می دهد بنابراین توان یکسوساز به مراتب بیشتر از اینورتر و تجهیزات مصرف کننده است، در زمان قطعی برق ورودی UPS آنلاین همانند لاین اینتراکتیو بدون استفاده از یکسوساز، بار را از طریق باتری تغذیه می کند.

این نوع یو پی اس معمولا برای بار های حساس و تجهیزات الکتریکی گران قیمت کاربرد دارد همانند: مخابرات، سرور ها، تجهیزات بیمارستانی.

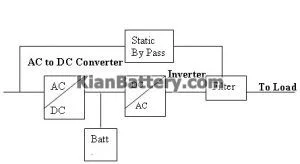

طرز کار سیستم ups آنلاین
طرز کار سیستم ups آنلاین
مزایای ups با تکنولوژی ONLINE:
  • ولتاژ ورودی و خروجی به صورت سینوسی
  • سوئیچ آنی، بنابراین هیچ شکافی در پوشش وجود ندارد.
  • عملکرد تبدیل فرکانس امکان پذیر است
  • افزونگی اضافی داخلی بیش از حد روشن است.
  • محافظت مطلوب در برابر اختلالات برق

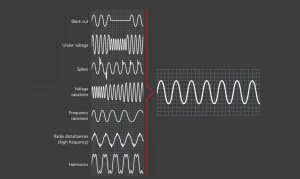

قابلیت تبدیل فرکانس در ups آنلاین
قابلیت تبدیل فرکانس در ups آنلاین
معایب یو پی اس آنلاین:
  • در مقایسه با فناوری VFD پرهزینه تر است.
  • به دلیل روشن ماندن مداوم باعث کم شدن راندمان و گرم شدن سیستم می شود.



تفاوت انواع یو پی اس



مشخصات

ups آنلاین online

UPS آفلاین offline

UPS لاین اینتر اکتیو line-enteractive

قیمتگران قیمتارزانقیمت مناسب
اندازهبزرگکوچکمتوسط
ولتاژ خروجیقابلیت تبدیل ولتاژ سینوسی فیلتر شدهعدم توانایی تبدیل ولتاژنسبت به آفلاین بازه ی ولتاژ خاصی را تبدیل می ند
تجهیزات مصرف کنندهمناسب مصارف برق اضطراری  و تجهیزات حساسمصارف شخصی خانگیکامپیوتر شخص، درب یا دوربین برقی
توان800KVA10KVA
شکل موجسینوسییمربعی یا شبه سینوسیشبه سینوسی
قابلیت رفع نویزداردنداردندارد
کاراییکمزیادزیاد
مدت پشتیبانی Backup Time0 میلی ثانیه2 تا 10 ثانیه10 تا 15 میلی ثانیه
